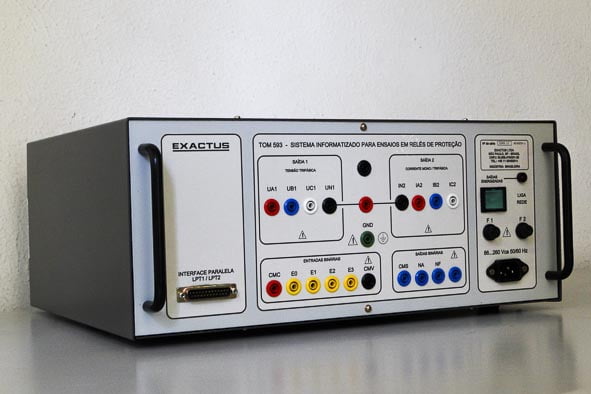

Aparelho portátil destinado à realização de ensaios em relés de proteção, adequado para trabalhos em campo ou laboratório. Opera vinculado a um microcomputador tipo PC (Notebook ou DeskTop) em ambiente Windows XP utilizando a porta paralela.
GENERALIDADES.
Aparelho portátil destinado à realização de ensaios em relés de proteção, adequado para trabalhos em campo ou laboratório. Opera vinculado a um microcomputador tipo PC (Notebook ou DeskTop) em ambiente Windows XP utilizando a porta paralela.
O software de operação permite a realização de ensaios automáticos ou manuais, gera automaticamente relatórios de ensaio (que podem ser editados, impressos ou salvos em disco) e salva em disco as configurações definidas para ensaiar cada tipo de relé para posterior utilização.
APLICAÇÃO.
O TOM 593/5-B de acordo com as opções de configuração adquiridas permite efetuar ensaios automáticos em relés de uma ou duas grandezas, mono ou trifásicos tais como sobrecorrente, sub e sobretensão, diferenciais, direcionais, proteção de motor multifunção, relés de perda de excitação, de freqüência, de distância, sincronoscópios, medidores de fator de potência, medidores e transdutores de potência ativa e reativa e freqüência.
DADOS TÉCNICOS.
|
Alimentação: |
90...260 Vca - 50/60 Hz |
|
Saída 1:
|
Fonte trifásica ajustável - Pot.=25 VA p/fase. Corrente/Tensão. Faixas de ajuste: Para tensão: 0 a 120 V (fase neutro) - Para corrente: 0 - 15 A. |
|
Saída 2:
|
Fonte trifásica ajustável - Pot.=25 VA p/fase. Corrente/Tensão. Faixas de ajuste: Para tensão: 0 a 120 V (fase neutro) - Para corrente: 0 - 15 A. |
|
Saída 3: |
Fonte de tensão auxiliar CC ajustável e estabilizada saída: 0 a 220 Vcc 120mA |
|
Freqüência: |
Faixa de ajuste 45 a 66 Hz. Resolução 0,1 Hz Freqüência ajustável com ajustes independentes para cada saída. |
|
Harmônicos: |
Gerador de harmônicos ajustável em ordem de 2a a 5a e amplitude de 0 a 100% |
|
Defasador angular: |
Ajuste continuo de 0 a 360º - Resolução de 1º 6 defasadores ajustando a fase de cada vetor das saídas 1 e 2 |
|
Medição de tempo: |
Alcance: 0,1 a 6500,0 ms e 0,1 a 6500,0 s - Partida e parada pôr: Contato NA/NF e Tensão CC 3 canais de parada + 1 canal de partida + 3 contadores de tempo). |
|
Apresentação: |
Bastidor metálico para bancada. Maleta tipo FLIGHT CASE. |
|
Dimensões: |
Módulo: L=450, A=180, P=360 mm. - Peso= 18 Kg. Case: L=525, A=265, P=485 mm. - Peso= 8 Kg. |
|
Acessórios: |
Manual de instruções + Cabo de interface + Cabo de alimentação + Case. |
|
Garantia: |
2 anos c/defeitos de fabricação e assistência técnica permanente e imediata em nossa fábrica. |
