GENERALIDADES.

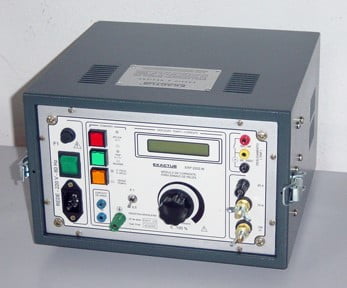

Aparelho portátil destinado a realização de ensaios em relés de proteção estáticos ou eletromecânicos, adequado para trabalhos em campo ou laboratório.





PRINCIPAIS CARACTERÍSTICAS.



-  Construção:  leve, robusta e compacta.

-  Medição digital tensão/corrente/tempo.

-  Fonte principal tensão/corrente CA.

-  Proteção em todos os circuitos de utilização.

-  Saídas isoladas galvanicamente da Rede.







APLICAÇÃO.



O  ERP 2203 – M permite efetuar ensaios de Pick up /Drop out, curva de operação sem acessórios externos em: relés de sobre e sub corrente, de sobre e sub tensão, diferenciais (Pick up/Drop out), térmicos, bi metálicos, primários e fusíveis, auxiliares instantâneos ou temporizados de CA, proteção de motor multifunção.



Utilizando o  ERP 2203-M  associado ao defasador ERP019  DEF-M se torna possível a verificação de relés ou de outros dispositivos de duas grandezas tais como: relés de perda de excitação, direcionais, diferenciais, de distância, sincronoscópios, medidores de fator de potência, medidores e transdutores de potência ativa e reativa.





DADOS TÉCNICOS.



Alimentação:

110 ou 220 Vca ( a especificar ) - 60 Hz.

Proteção por fusível.

Saída principal:

0 ... 20A / 22 V     –     0 ... 70A / 6,4 V     –      0 ... 250 V / 1,8 A ca

Medição

tensão/corrente/Tempo:

Unidade integrada com mostrador digital de duas linhas/16 colunas retro-iluminado.

Alcance voltímetro:  0 – 250 Vca – Classe 1,5%

Alcance amperímetro:  0 – 150,0  A Ca – Classe 1,5%

Alcance cronômetro: 0,0001 ms a  999,9 s – Exatidão: 0,1%  +/- 1 dígito.

(Parada por: Contato NA/NF, Tensão CC, SCR).

Apresentação:

Bastidor metálico pintado em epóxi em forma de maleta com tampa destacável, alças para transporte e compartimento para manual e cabos.

Dimensões:

L=280, A=180, P=335 mm  peso= 13 kg.

Acessórios:

Manual de Instruções  -  Cabo de alimentação.

Garantia:

2 anos contra defeitos de fabricação e assistência técnica permanente e imediata em nossa fábrica.
